LIMA MOTRICE DIESEL DB 211 264 - 7

Questa è una locomotiva che fa parte del mio parco rotabili. E’ un ottima locomotiva, ma avendo il telaio in plastica risulta un pò leggerina. Ecco una foto in figura 1:

HPIM2433                                           figura 1

In figura 2 vi mostro il telaio senza la scocca:

HPIM2432                                              figura 2

La scocca è fissata al telaio tramite una vite sul lato superiore (ben visibile) è 2 incastri laterali che si sganciano premendo con delicatezza.

Il motore di questa locomotiva è di tipo G PASSO LUNGO da 25 mm (interasse ruote).

Di questi motori ne posseggo 2, differenti tra di loro.

Nella scocca sono presenti 2 pesi, uno davanti e uno dietro, nei musetti della locomotiva.

Di seguito vi mostro le foto del carrello motore smontato dal telaio (figura 3 e 4):

HPIM2430                                             figura 3

Nella figura 3 è mostrato il lato trazione con gli ingranaggi. Il condensatore poliestere l’ho aggiunto io per l’assorbimento delle scariche. Montato in quel punto entra giusto nella cabina di guida e non risulta molto visibile.

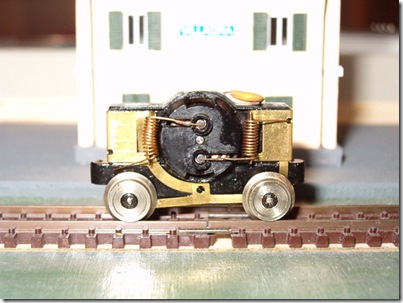

HPIM2431                                            figura 4

Nella figura 4 è evidenziato il lato dei carboncini che sono quelli visibili sull’asse centrale verticale.

La distanza dei fori per le viti di fissaggio è di 35 mm.

Questo modello di locomotiva è sprovvisto di luci.

Questo post è molto descrittivo, per chi fosse interessato a maggiori dettagli, fotografie o misure di questo modello scrivete a tuttoscalan@gmail.com .

Al prossimo post.

Enrico
